Anelli Antiestrusione (Back-Up Ring)
Gli anelli antiestrusione (back-up ring) sono anelli a sezione rettangolare ed hanno il compito di evitare l’estrusione dell’O-ring attraverso il gioco. Infatti, in condizioni di aumento di pressione, esiste il rischio che l’O-Ring venga compresso nel gioco, così da essere danneggiato in modo irreversibile sino alla completa distruzione. Gli anelli antiestrusione offrono un montaggio agevole e possono essere realizzati in mescola NBR o in materiale termoplastico. Sono fornibili nelle versione intera, tagliata e a spirale.
Tipologie
Informazioni
Informazioni tecniche
Gli anelli antiestrusione in PTFE sono impiegati, sia per applicazioni statiche che dinamiche, a protezione dell’anello O-Ring in elastomero contro eventuale estrusione quando sottoposto ad alte pressioni od in presenza di gap elevati tra le parti metalliche.
Smussi di invito e rugosità
Per quanto riguarda gli smussi di invito per il montaggio degli anelli antiestrusione o le finiture delle superfici dove andrà ad operare si fa riferimento a quanto indicato nei cataloghi relativi
agli anelli O-Ring.
Montaggio
Gli anelli antiestrusione standard, sia a spirale (tipo BR) o singolo tagliato (tipo BRS) sono facilmente installabili in sedi chiuse. Solo nei casi in cui viene preferito l’anello singolo intero (tipo BRK) per altissime pressioni viene consigliata la sede aperta.
STU
Descrizione
STU back-up ring
Forma: concava
Materiale: NB 90
Limiti operativi
Pressione (MPa): max. 12
Temperatura (°C): -30 to + 100
I limiti operativi sono dettati dalla tipologia di O-ring. L’utilizzo del back up aumenta il sistema di tenuta.
Fluidi
Olio idraulico H, HL, HLP conforme alla norma DIN 51524 Part 1 – 3, oli lubrificanti, oli e grassi minerali, fluidi idraulici non infiammabili HFA, HFB, HFC a norma VDMA 24317 fino a + 50 °C ed acqua fino a + 80 °C.
Funzionamento
L’anello antiestrusione STU è un anello chiuso con sezione concava. E’ realizzato interamente come un anello chiuso senza giuntura, attraverso un processo di stampo ad iniezione. Il materiale std utilizzato è NBR 90 Shore-A in grado di garantire un elevato livello di resistenza all’estrusione ed all’abrasione.
La superficie concava genera un ampio contatto con l’O-ring che sotto l’effetto di alte pressioni riesce a limitare la propria deformazione. La struttura dell’O-ring risulta più idonea a supportare pressioni più alte, determinando una tenuta migliore ed un utilizzo più duraturo nel tempo, diminuendo quindi i tempi di sostituzione. Grazie alla sua particolare struttura chiusa, anche con alte pressioni l’O-ring rimane protetto da bordi taglienti o elementi che lo possono danneggiare.
Il profilo del back-up ring è simmetrico consentendo l’utilizzo sia per tenuta esterna che interna.
Applicazioni
L’anello antiestrusione STU è usato in unione con l’ O-ring per evitarne l’estrusione. Con alte pressioni ed ampi giochi fra i componenti può verificarsi il rischio che il materiale dell’O-ring rimanga estruso nel gioco. Se ciò tende a ripetersi con eventuali innalzamenti di pressione, l’O-ring ne risulta fortemente danneggiato fino a distruggersi completamente. L’ anello anti estrusione in sè non ha nessuna funzione di tenuta.
I back up rings sono molto utilizzati nei sistemi idraulici, specialmente nelle valvole, nelle pompe idrauliche ed anche nella parte superiore ed inferiore dei cilindri in combinazione con l’O-ring.
Installazione
L’anello antiestrusione STU deve essere installato dietro l’O-ring dal lato opposto alla pressione, dove la pressione è applicata solo da un lato. La faccia concava ospita l’O-ring . Se la direzione della pressione varia o se si vuole evitare un errore di installazione si possono usare due back up rings, uno per lato. L’utilizzo del back up ring è sempre condizionato dal corretta realizzazione della sede che deve essere studiata secondo le specifiche del costruttore.
L’anello antiestrusione STU è prodotto con elastomero ed è quindi elastico. Ciò consente una certa espansione e li rende di facile inserimento nella sede.
Durante l’installazione si deve porre estrema attenzione ad evitare danni al back up che ne potrebbero limitare la funzione.

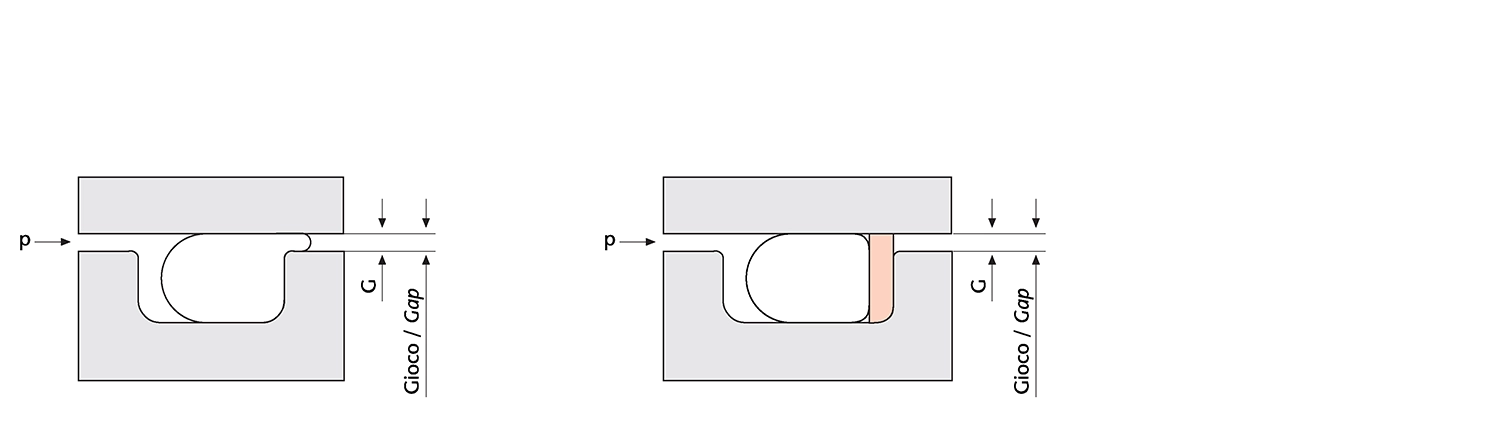

Installazione sedi
La larghezza delle sedi b1 e b2 risultano:
b1 = larghezza sede per solo OR
b2 = larghezza sede per OR + STU
