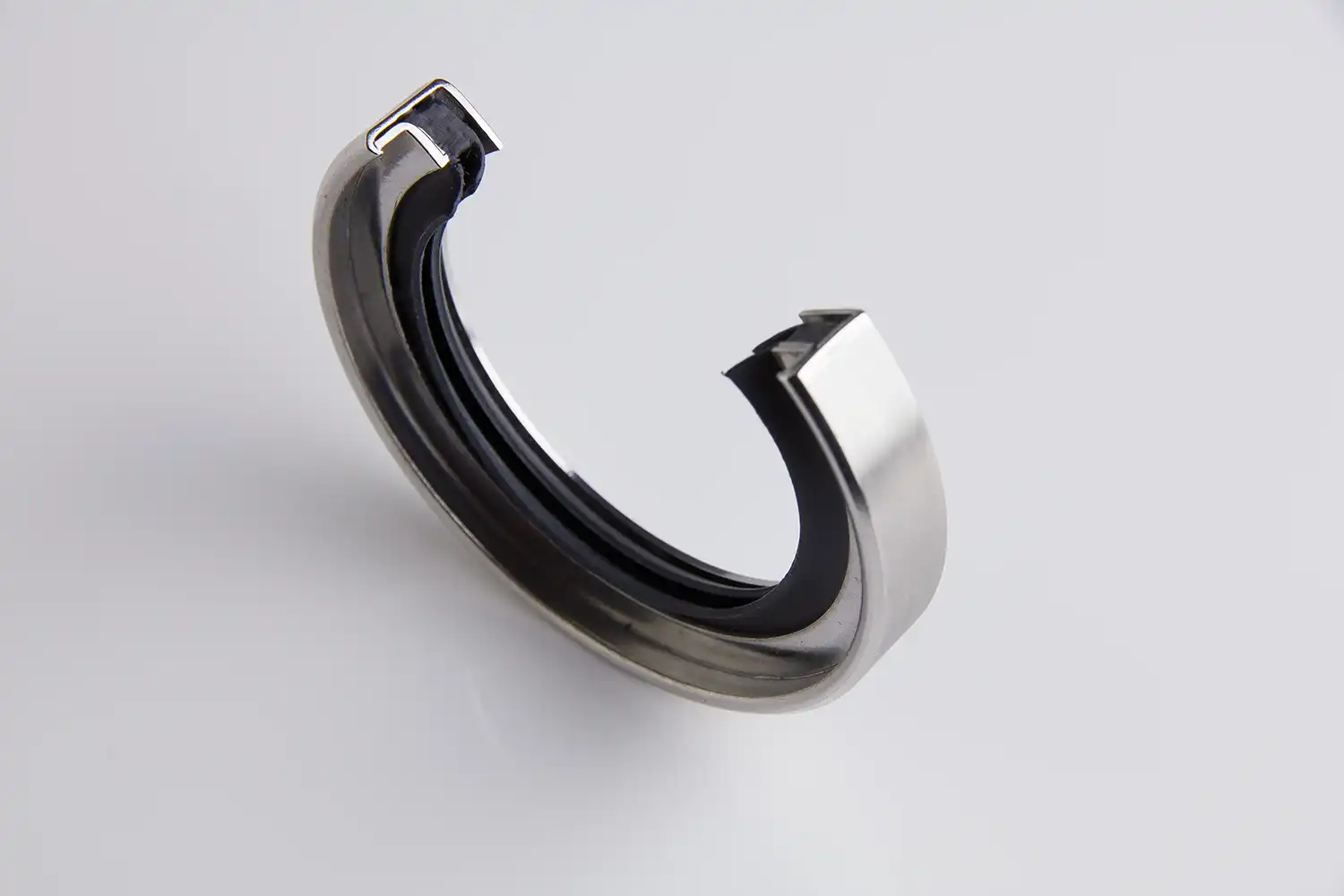

Radial Lip Seal
Le Radial Lip Seal sono state progettate per colmare il vuoto esistente tra i convenzionali anelli di tenuta elastomerici e le tenute meccaniche frontali. Forniscono un significativo miglioramento delle prestazioni rispetto alle guarnizione a labbro elastomeriche, in applicazioni dove le condizioni di lavoro della tenuta è sottoposta a temperature estreme, fluidi aggressivi, alte velocità periferiche, alte pressioni o mancanza di lubrificazione. Esse hanno la particolarità di un basso coefficiente di attrito e da un funzionamento privo di Stick-slip, riducendo quindi la formazione di calore, consentendo di conseguenza velocità periferiche più elevate. Le guarnizioni Radial Lip Seal, a differenza degli anelli di tenuta elastomerici per alberi, non richiedono alcuna molla per energizzare il labbro. La tenuta dinamica è garantita dal carico radiale del labbro di tenuta con l’albero.
Superano le normali performance delle tenute elastomeriche nelle seguenti caratteristiche:
• Superiore resistenza chimica
• Coefficiente d’attrito inferiore
• Possibilità di funzionamento fino a 30 m/s
• Impiego a temperature estreme: da -20°C a + 200°C
• Lunga durata a secco o con prodotti abrasivi
• Capacità di impiego fino a 3,5 MPa
• Intercambiabile con guarnizioni a labbro a norma DIN 3760
materiali e applicazioni
Materiali del labbro di tenuta
I materiali sottoelencati sono i composti più consigliati, in quanto idonei per la maggior parte delle applicazioni. Hanno tutti la caratteristica di avere un basso attrito e un valore Pressione x Velocità superiore a quello degli elastomeri.
PTFE + Carbografite Colore
Nero Materiale standard. Eccellente per resistenza al calore ed all’usura. Buone prestazioni su alberi con moderata durezza superficiale. Ottimo sia per applicazioni in presenza di lubrificazione che a secco.
PTFE + Grafite Colore Grigio
Miglior resistenza all’usura con olii idraulici. Richiede una durezza dell’albero maggiore di 55 HRC per ottenere il massimo delle prestazioni, in quanto su metalli teneri può causare rigature. Ha una eccellente resistenza all’usura.
PTFE Vergine Colore Bianco
Soddisfa i requisiti FDA. Utilizzabile con alberi teneri, come l’acciaio INOX 316. Ha una moderata resistenza all’usura
Materiali della carcassa
La carcassa metallica garantisce un solido piantaggio nella sede. Per ottenere una migliore tenuta statica nella sede è possibile riportare uno strato di colla sigillante sul diametro esterno dell’anello di tenuta.
Accio Inox 304 Materiale standard
Usato per gabbia esterna, gabbia interna, rondella, molla e anello di sostegno. Buona resistenza alla corrosione
Acciaio al carbonio
Usato per gabbia esterna, gabbia interna e rondella. Basso costo. Limitata resistenza alla corrosione.
Alluminio
Materiale di basso peso usato per gabbia esterna, gabbia interna e rondella. Basso costo. Limitata resistenza alla corrosione. Acciaio Inox 316 Usato per gabbia esterna, gabbia interna, rondella e anello di sostegno. Eccellente resistenza alla corrosione.
